Cómo importar y reconocer archivos DXF DWG en un proyecto BIM con Edificius
Artículo original publicado por ACCA Software en Biblus el día 12/05/2026.
Importar DXF DWG es una de las operaciones más útiles cuando necesitas transformar un plano CAD tradicional en un modelo informativo sin redibujar todo desde cero. Muchos estudios siguen recibiendo archivos DWG o DXF y pierden horas copiando muros, losas y huecos de forma manual. Con las herramientas de reconocimiento automático de Edificius ese proceso se reduce a minutos y el resultado es un modelo paramétrico listo para coordinación y análisis.
Esta capacidad resulta especialmente valiosa para arquitectos que todavía trabajan con AutoCAD y quieren avanzar hacia flujos BIM sin abandonar el valor de sus archivos existentes. A continuación encontrarás una guía completa, actualizada y orientada a la práctica profesional.
Por qué convertir dibujos CAD 2D en objetos BIM
La conversión de dibujos CAD 2D en objetos BIM (a través de importar DXF DWG) representa un paso fundamental para integrar información geométrica y datos técnicos en un único modelo digital. Mientras que el CAD tradicional se limita a representaciones gráficas, el BIM permite asociar a cada elemento propiedades informativas relacionadas con cada fase del ciclo de vida de la obra (materiales, rendimiento, costos, fases de construcción, etc.).
Convertir un DWG 2D en objetos BIM significa transformar simples líneas y símbolos en entidades estructuradas, paramétricas e inteligentes, como muros, losas, puertas y ventanas.
Esto permite:
- mayor coordinación entre disciplinas;
- análisis energéticos y estructurales más precisos;
- cálculos métricos automáticos;
- gestión del ciclo de vida del edificio.
Casos de uso frecuentes al importar DXF DWG BIM
Importar DXF DWG resulta especialmente útil en varios escenarios comunes del día a día profesional.
Veamos algunos:
- recuperación de edificios existentes: digitalización de archivos CAD históricos;
- proyectos de rehabilitación: base 2D transformada en modelo informativo;
- gestión de instalaciones: creación de modelos BIM a partir de planimetrías existentes;
- verificación normativa: actualización de dibujos heredados a estándares BIM;
- coordinación interdisciplinaria: integración con modelos estructurales y de instalaciones.
Problemas habituales al importar DXF DWG
Durante la importación de archivos CAD en entornos BIM pueden surgir diversas críticas:
- geometrías no limpias (líneas superpuestas, segmentos rotos);
- escalas incorrectas o unidades incoherentes;
- capas desorganizadas o no utilizadas;
- bloques explotados o no reconocidos;
- textos y cotas no convertibles en objetos BIM.
Los problemas al importar DXF DWG pueden comprometer la calidad del modelo y requerir intervenciones manuales.
Buenas prácticas antes de importar DXF DWG
Para optimizar la conversión, es fundamental preparar correctamente el archivo CAD:
- limpiar el dibujo eliminando elementos innecesarios;
- unificar y renombrar las capas según una lógica clara;
- utilizar bloques coherentes y estandarizados;
- verificar unidades de medida y escala;
- cerrar las polilíneas (por ejemplo, para muros y ambientes);
- simplificar geometrías complejas.
Una buena preparación reduce drásticamente tiempos y errores en la fase BIM, luego de importar DXF DWG.
Importar DXF DWG con un software de autoría BIM
Veamos ahora cómo proceder operativamente al reconocimiento automático del DWG con un software de autoría BIM.

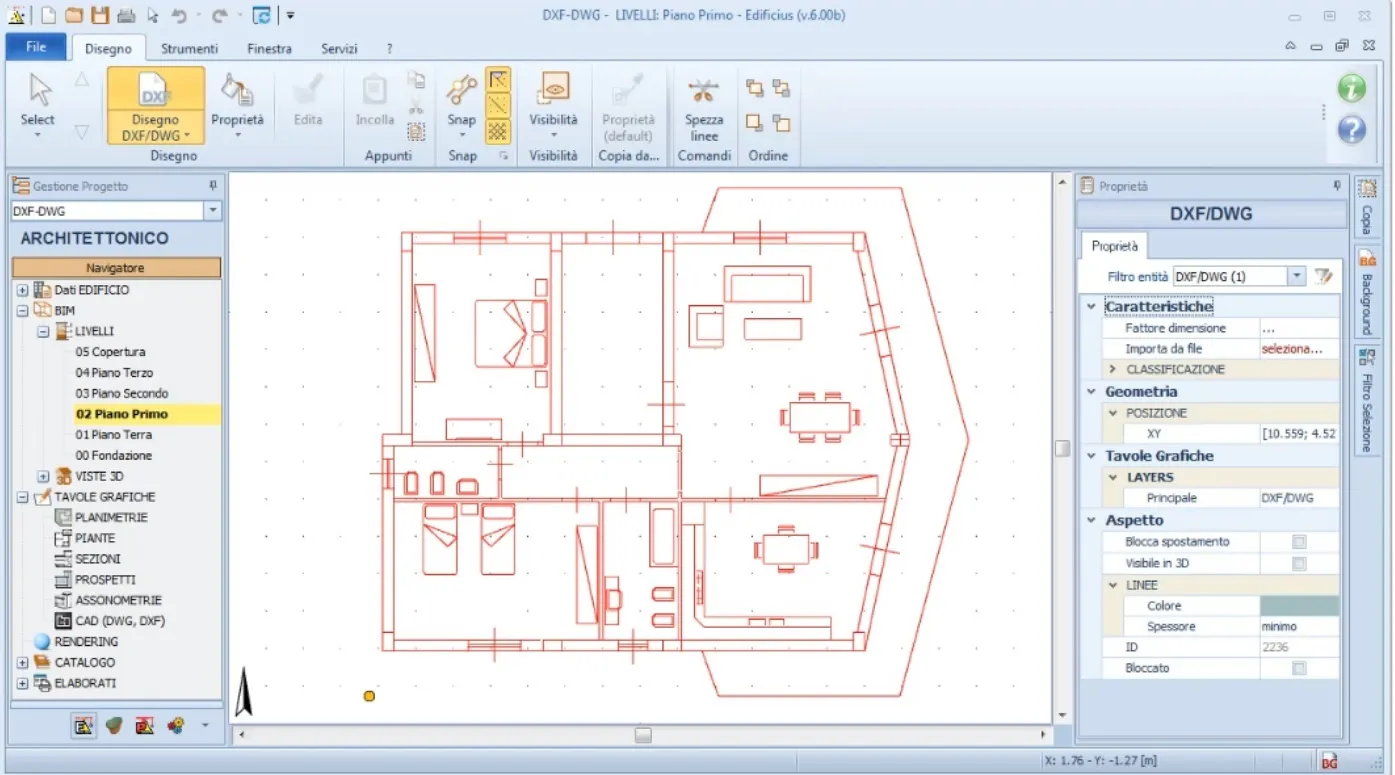

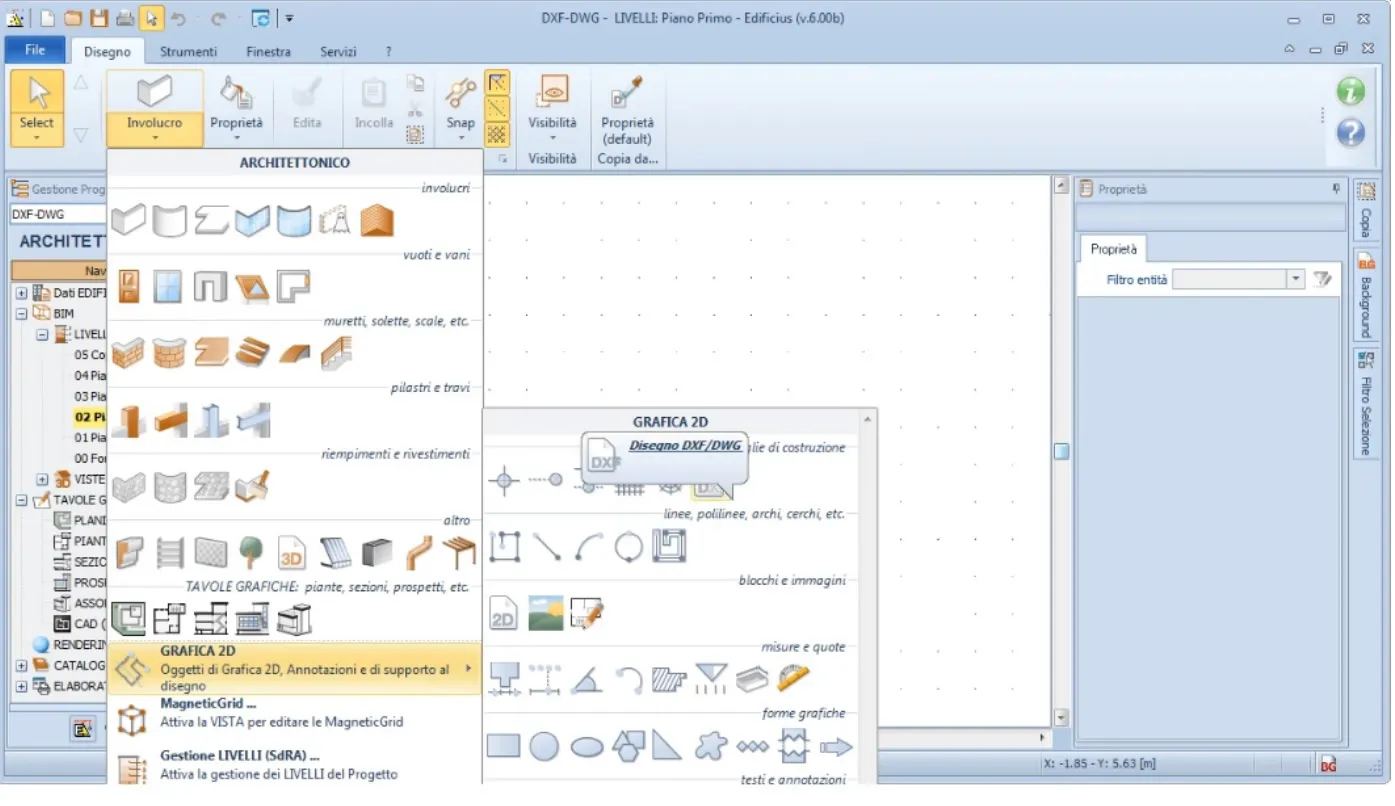

Desde la barra de herramientas dibujo de Edificius vamos a Gráfica 2D y seleccionamos la función Dibujo DXF/DWG.
Elegimos el dibujo a cargar y antes de que se inicie la importación, insertamos el factor dimensional necesario para convertir las diversas unidades del dibujo DXF/DWG a metros.
Colocamos el dibujo dentro del proyecto.
Procedemos primero con la selección del objeto que queremos dibujar (envolventes, muros, losas, escaleras y otros) y luego con la herramienta varita DXF/DWG generamos automáticamente las diversas entidades.
FAQ
¿Es posible obtener un modelo BIM a partir de un elaborado DWG?
Sí, es posible obtener un modelo BIM a partir de un elaborado DWG o DXF gracias a funciones de importación y automatismos presentes en los software de autoría BIM. El dibujo 2D se transforma en entidades 3D inteligentes como muros, losas, puertas y ventanas, integrando información geométrica y datos técnicos.
¿Por qué convertir dibujos CAD 2D en objetos BIM?
La conversión de dibujos CAD 2D en objetos BIM permite transformar representaciones gráficas en elementos paramétricos e informativos. Esto permite una mayor coordinación entre disciplinas, análisis energéticos y estructurales más precisos, cómputos métricos automáticos y una mejor gestión del ciclo de vida del edificio.
¿Cuáles son los problemas comunes al importar DXF DWG en BIM?
Durante la importación pueden surgir problemas como geometrías no limpias, escalas incorrectas, capas desorganizadas, bloques no reconocidos y textos o cotas no convertibles. Estas críticas pueden comprometer la calidad del modelo y requerir intervenciones manuales de corrección.
¿Cómo se prepara un archivo CAD antes de la importación en BIM?
Para preparar correctamente un archivo CAD es necesario limpiar el dibujo eliminando elementos innecesarios, organizar las capas de manera coherente, utilizar bloques estandarizados, verificar unidades y escala, cerrar las polilíneas y simplificar las geometrías. Esto reduce errores y tiempos de conversión.
¿Cómo importar DWG DXF en un software BIM?
En un software BIM como Edificius es posible importar un archivo DWG o DXF desde la función Dibujo DXF/DWG. Después de seleccionar el archivo y establecer el factor de escala, el dibujo se posiciona en el proyecto. A través de herramientas automáticas como la varita DXF/DWG es posible generar entidades BIM a partir de los elementos 2D.
¿Qué ventajas ofrece la conversión automática de CAD a BIM?
La conversión automática de CAD a BIM permite transformar rápidamente dibujos 2D en modelos informativos 3D. Esto mejora la productividad, reduce errores manuales, acelera la modelación y permite integrar de inmediato información técnica y de diseño dentro del modelo BIM.
